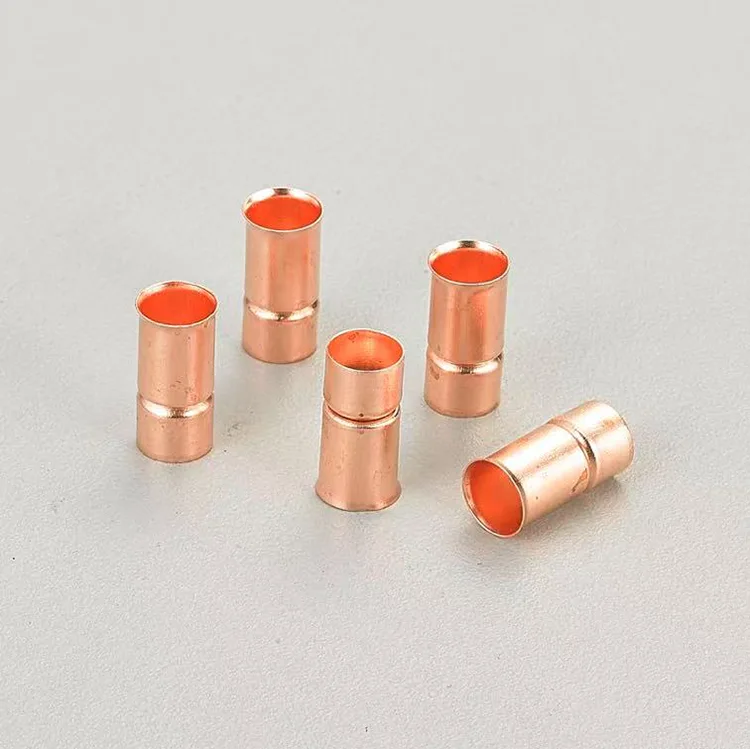

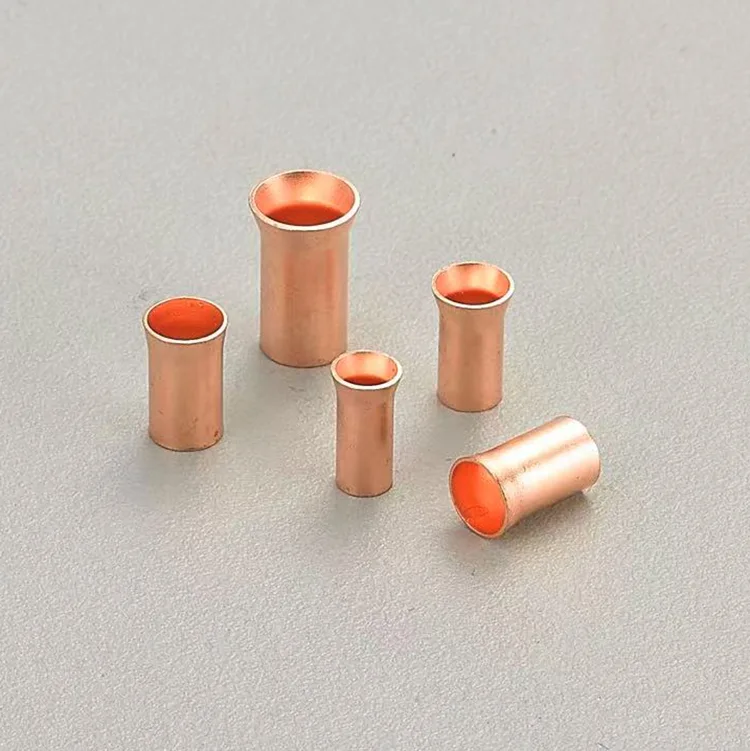

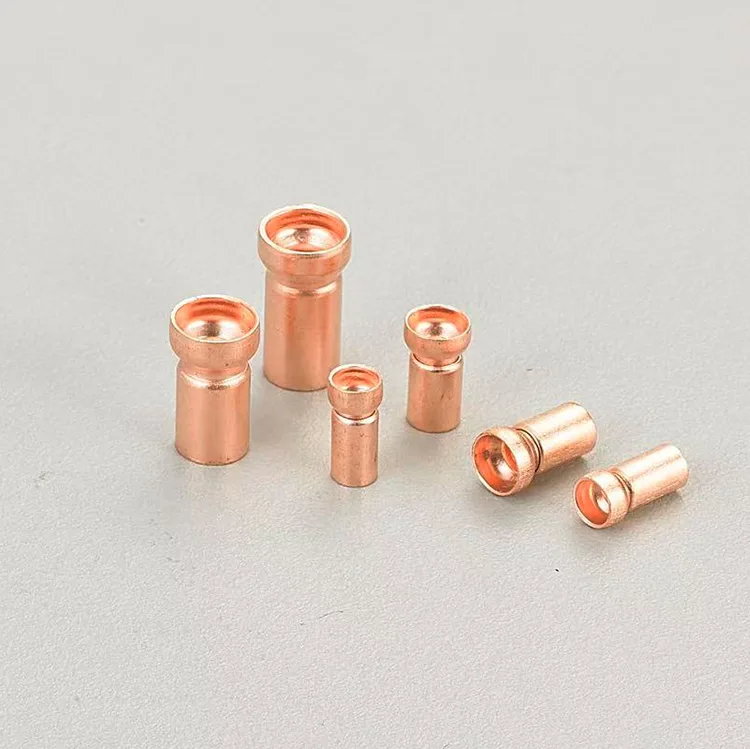

Покрытая красная медная втулка

Хотя чистая красная медь Т2 обеспечивает превосходную объемную проводимость, состояние поверхности определяет реальную производительность при пайке и контактах. Качественную втулку из красной меди с покрытием предлагает компания Zенко, профессиональный производитель в Китае. Это решается путем нанесения контролируемого слоя покрытия, который оптимизирует поверхность для предполагаемого применения — будь то пайка на печатную плату, создание разъемного контакта или устойчивость к суровым условиям окружающей среды.

Процесс нанесения покрытия начинается с прецизионно обработанной медной втулки. Перед нанесением покрытия деталь проходит многоступенчатую очистку и активацию, чтобы обеспечить равномерное прилегание покрытия. Этот этап подготовки имеет решающее значение: плохая адгезия приводит к вздутию или отслаиванию покрытия во время термоциклирования, что ухудшает как эстетику, так и эксплуатационные характеристики.

Выбор подходящего покрытия для вашего применения

Лужение является отраслевым стандартом паяемости. Слой олова толщиной 3–15 мкм предотвращает окисление меди и обеспечивает поверхность, которую легко паять при стандартных температурах оплавления. Zенко контролирует толщину луженого покрытия с точностью до ±1 мкм, обеспечивая стабильную производительность пайки при крупносерийном производстве.

Производственное совершенство в Zko

Линия гальванического покрытия Zенко интегрирована с нашим цехом механической обработки с ЧПУ, что позволяет нам контролировать весь производственный процесс от сырья до готовой гальванической втулки. Такая вертикальная интеграция означает более быстрый цикл работ, лучший контроль качества и возможность удовлетворять индивидуальные запросы, с которыми отдельные гальванические цеха не могут эффективно справиться.

К каждой втулке из красной меди с покрытием прилагается измерение толщины покрытия (рентгенофлуоресцентный анализ или поперечное сечение), результаты испытаний на адгезию (испытание на изгиб согласно ASTM B571) и отчеты об испытаниях на паяемость по запросу. Для клиентов из регулируемых отраслей мы также предоставляем сертификаты на материалы и документацию, соответствующую требованиям RoHS/REACH.

Где вкладыши с покрытием приносят пользу

При сборке печатной платы луженые втулки из красной меди паяются плавно и надежно, уменьшая количество пустот и повышая надежность соединений. В радиочастотной и высокочастотной электронике посеребренные втулки обеспечивают целостность сигнала, сводя к минимуму контактное сопротивление в каждой точке соединения. Для промышленных и морских условий никелированные втулки устойчивы к коррозии и сохраняют рабочие характеристики в течение многих лет эксплуатации.

Зенко работает напрямую с инженерами-конструкторами, чтобы определить оптимальный тип и толщину покрытия для каждого применения. Наша команда инженеров может просмотреть ваши чертежи, порекомендовать альтернативы, если можно улучшить стоимость или производительность, а также предоставить образцы для проверочных испытаний. Свяжитесь с нами сегодня, чтобы обсудить ваши требования к втулкам из луженой красной меди.

Начните свой индивидуальный заказ

Отправьте свои спецификации или чертежи в Zенко для быстрого расчета цен и подготовки образцов. Наша команда инженеров обычно отвечает в течение 24 часов и предоставляет рекомендации и цены.

Неизолированный стыковый соединитель (размеры могут быть изменены)
							Материал: красная медь (C1220/TP2)
ИТЭН НЕТ.	Размер (мм)						Размер кабеля
	L	D	d1	W	П1	F	мм2	А.В.Г.
2,75Д	8.5	4	1.8	2.75	3.47	4
3.35Д	8.5	4.5	2.3	3.35	3.8	4.5
4.05Д	8.5	5.2	2.7	4.05	4.45	5.2
4.55Д	11	6.65	3.4	4.55	5.45	6
5.6Д	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9Д	7.2	3	2.5	1.9	2.4	4.5
4.1Д	10.5	4.8	2.5	3.98	4.45	5.6
Покрытие	Лужение, никелирование, антиокислительная обработка поверхности.
Твердость и состояние	М / Y / Y2 (HV45-75/ 90-110/ 110-130)
Примечание:	Принимаем индивидуальные заказы любого размера
