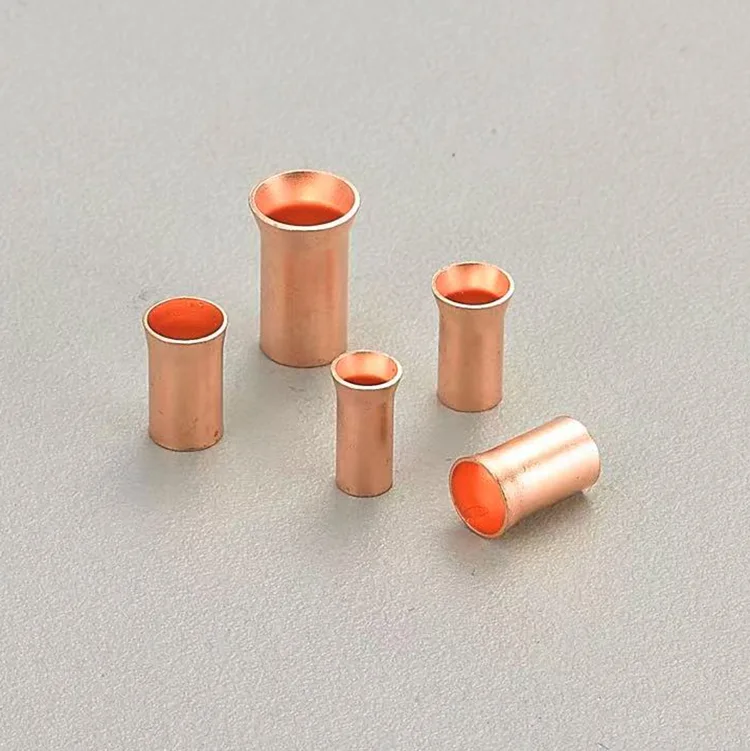

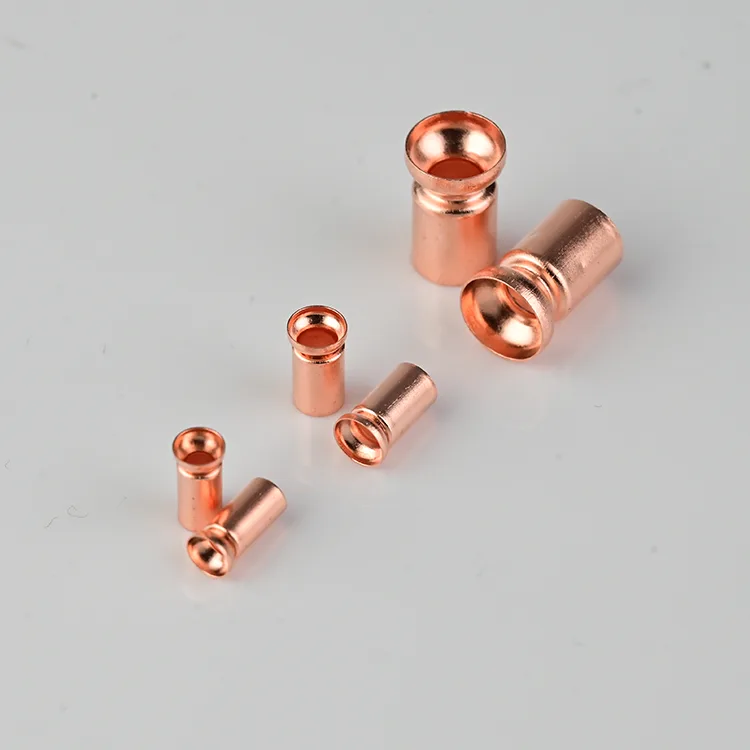

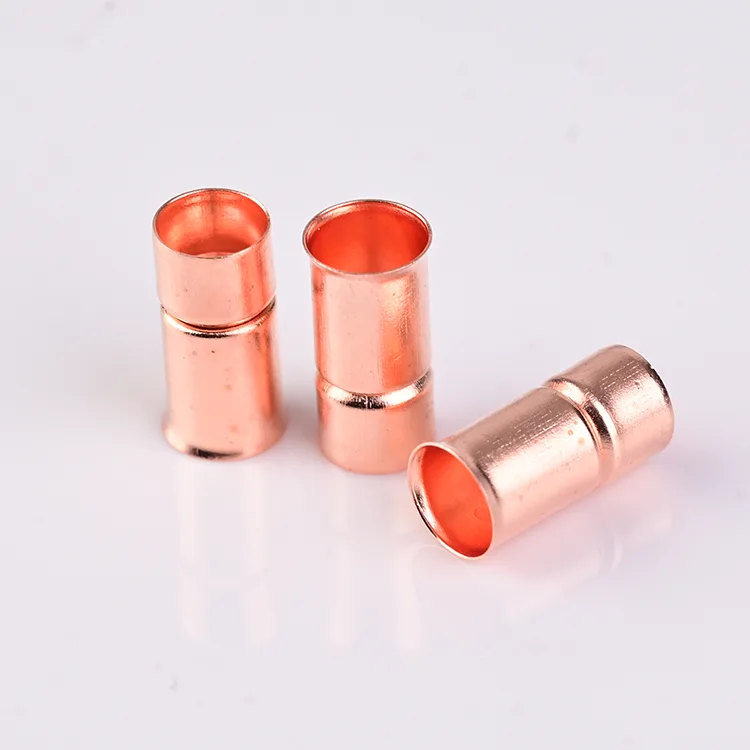

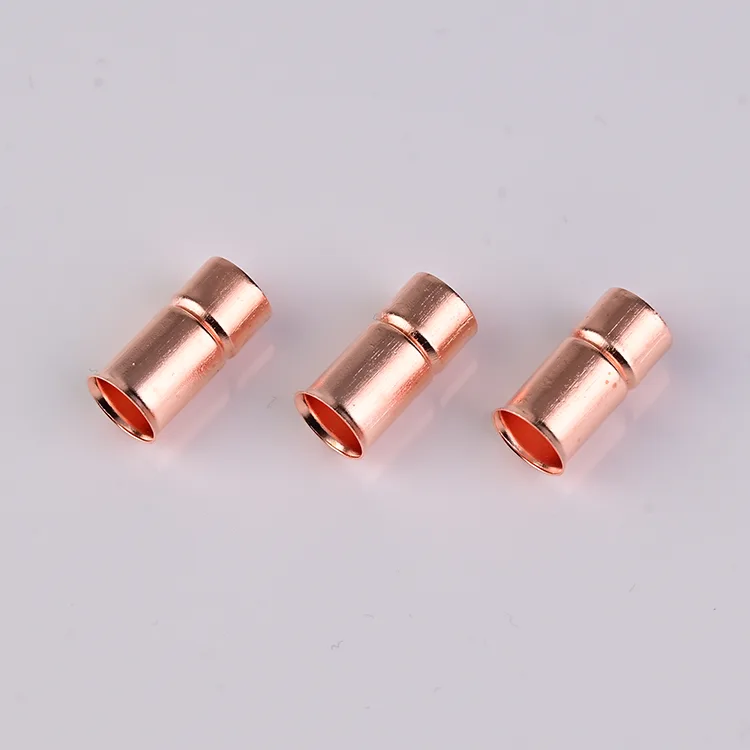

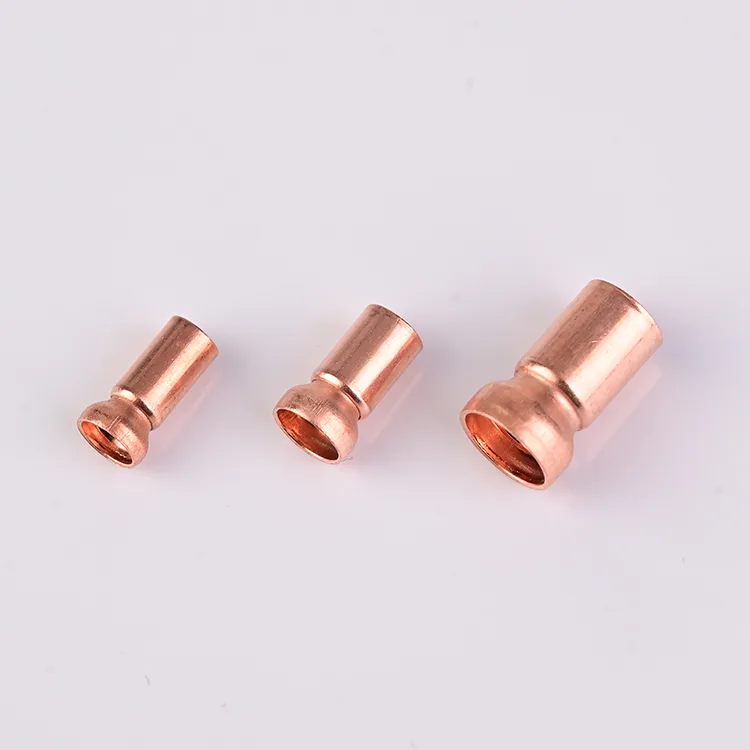

Сильноточная красная медная втулка

Проектирование для сильноточных приложений

Когда ток превышает 100 А, важен каждый миллиом сопротивления. Сильноточная красная медная втулка завода Zенко, изготовленная в Китае, имеет более толстые стенки, большее поперечное сечение и прецизионно обработанные поверхности, что позволяет выдерживать длительные сильноточные нагрузки без перегрева. Конструкция из фиолетовой меди T2 обеспечивает проводимость ≥98% IACS, сводя к минимуму потери мощности и повышение температуры под нагрузкой.

В сильноточных шинных соединениях наиболее критической точкой является контактный интерфейс. Плохо обработанная втулка создает микрозазоры, которые увеличивают контактное сопротивление и приводят к появлению горячих точек. Наша прецизионная обработка с ЧПУ гарантирует, что каждая сильноточная красная медная втулка имеет гладкую, плоскую контактную поверхность, которая идеально сопрягается с шинами, клеммами и кабельными наконечниками, устраняя высокоомные интерфейсы еще до того, как они смогут сформироваться.

Управление температурным режимом в сильноточных системах

Тепло – враг сильноточных систем. По мере прохождения тока резистивный нагрев повышает температуру каждого компонента на пути тока. Являясь профессиональным производителем в Китае, сильноточная красная медная втулка Zko разработана с учетом тепловых характеристик. Фиолетовая медь высокой чистоты обеспечивает превосходную теплопроводность (≥385 Вт/м·К), эффективно отводя тепло от места соединения к окружающей конструкции.

Для применений с постоянным током более 300 А мы рекомендуем нашу серию для тяжелых условий эксплуатации с увеличенной толщиной стенок и оптимизированной площадью поверхности для рассеивания тепла. Каждая сильноточная медная втулка из красной меди этой серии перед отправкой индивидуально проверяется на точность размеров и качество поверхности. Именно такое внимание к деталям является причиной того, что инженеры-энергетики во всем мире доверяют Zенко в своих самых требовательных сильноточных проектах по межсетевому соединению.

Приложения, которые требуют большего

Станции быстрой зарядки электромобилей, аккумуляторные системы хранения энергии (BESS), промышленные распределительные панели и источники бесперебойного питания (ИБП) — все они требуют надежных сильноточных межсоединений. Сильноточная красная медная втулка от Zенко одобрена для использования в этих приложениях и доказала свою эффективность в системах, пропускающих непрерывный ток от 200 до 600 А.

В отличие от стандартных медных вводов, которые могут работать в сигнальных или слаботочных устройствах, наша сильноточная серия специально разработана с учетом тепловых и механических требований энергосистем. Ziko предлагает полную настройку для уникальных сильноточных применений — нужен ли вам специальный внутренний диаметр для кабеля большого сечения, нестандартная длина, подходящая для вашей системы шин, или специальная обработка поверхности для вашей рабочей среды.

Качество, которое можно измерить

Каждая сильноточная красная медная втулка на заводе Zko работает в соответствии с системой управления качеством ISO 9001, и наши испытания включают проверку проводимости, измерение размеров и проверку качества поверхности. Для сильноточных приложений, где отказ невозможен, такой уровень прослеживаемости и обеспечения качества имеет значение.

Независимо от того, разрабатываете ли вы инфраструктуру зарядки электромобилей следующего поколения или модернизируете промышленную систему распределения электроэнергии, сильноточная красная медная втулка обеспечивает необходимую вам производительность, надежность и возможность настройки. Свяжитесь с нашей командой инженеров сегодня, чтобы обсудить ваши требования к сильноточному межсетевому соединению.

Запросить предложение

Отправьте свои чертежи или спецификации в компанию Zенко, чтобы получить быстрое и конкурентоспособное ценовое предложение. Образцы доступны по запросу.

Неизолированный стыковый соединитель (размеры могут быть изменены)
							Материал: красная медь (C1220/TP2)
ИТЭН НЕТ.	Размер (мм)						Размер кабеля
	L	D	d1	W	П1	F	мм2	А.В.Г.
2,75Д	8.5	4	1.8	2.75	3.47	4
3.35Д	8.5	4.5	2.3	3.35	3.8	4.5
4.05Д	8.5	5.2	2.7	4.05	4.45	5.2
4.55Д	11	6.65	3.4	4.55	5.45	6
5.6Д	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9Д	7.2	3	2.5	1.9	2.4	4.5
4.1Д	10.5	4.8	2.5	3.98	4.45	5.6
Покрытие	Лужение, никелирование, антиокислительная обработка поверхности.
Твердость и состояние	М / Y / Y2 (HV45-75/ 90-110/ 110-130)
Примечание:	Принимаем индивидуальные заказы любого размера
