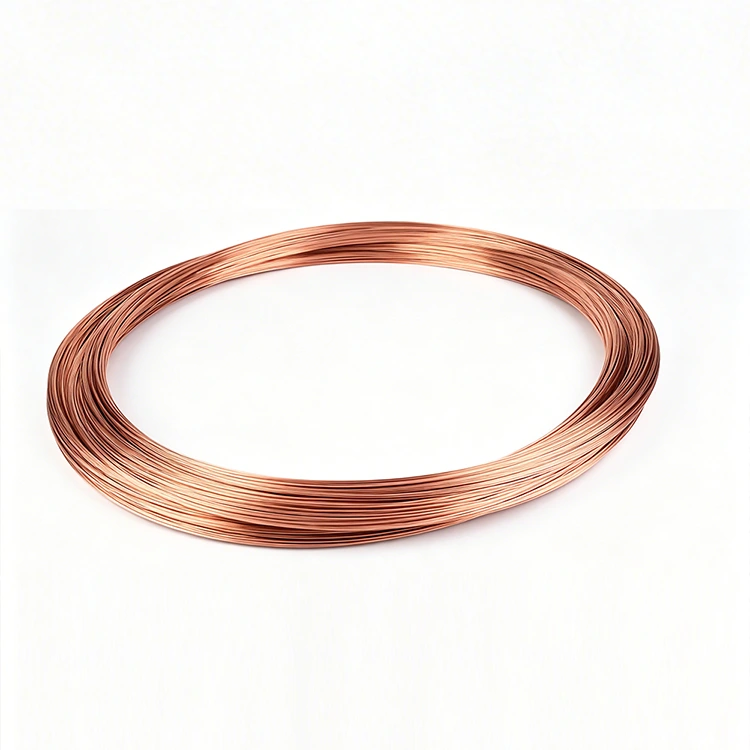

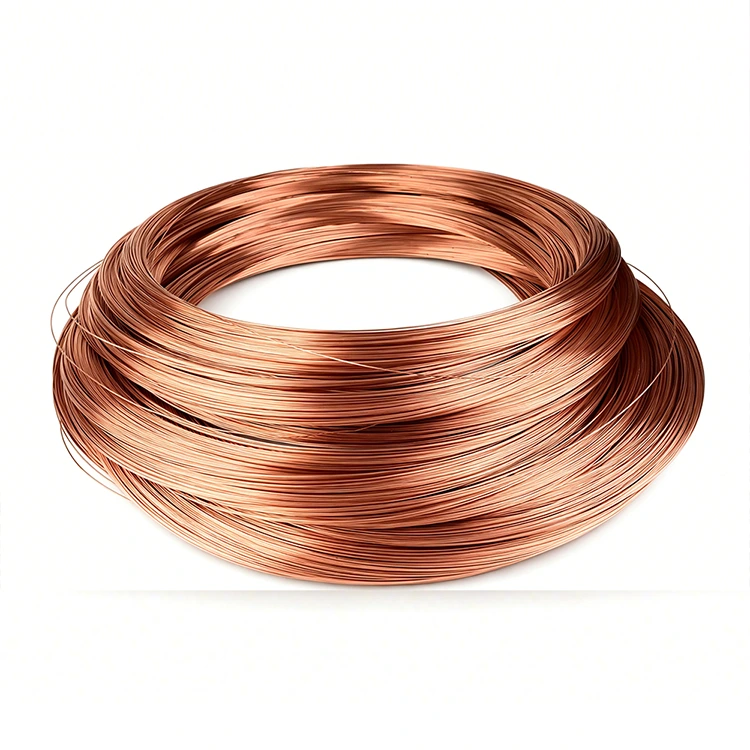

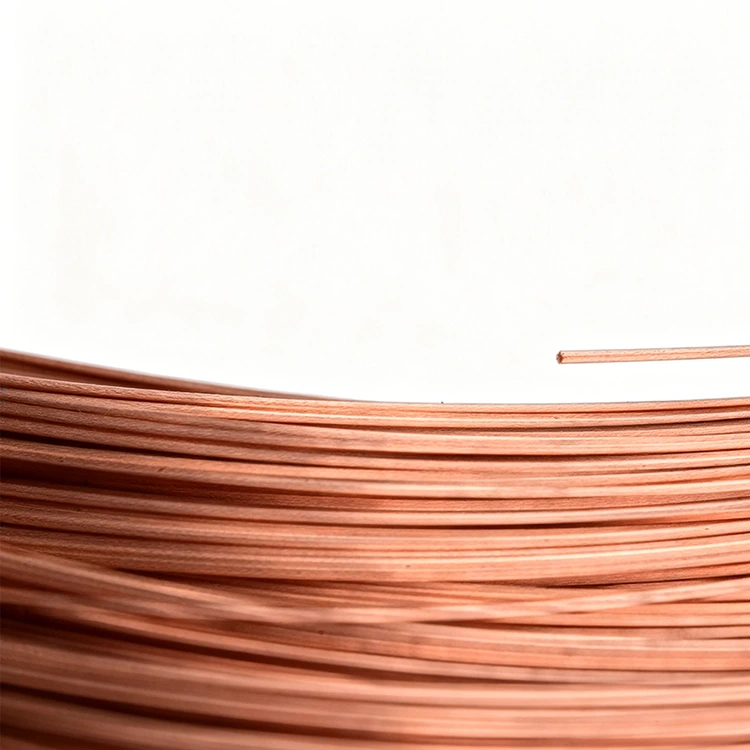

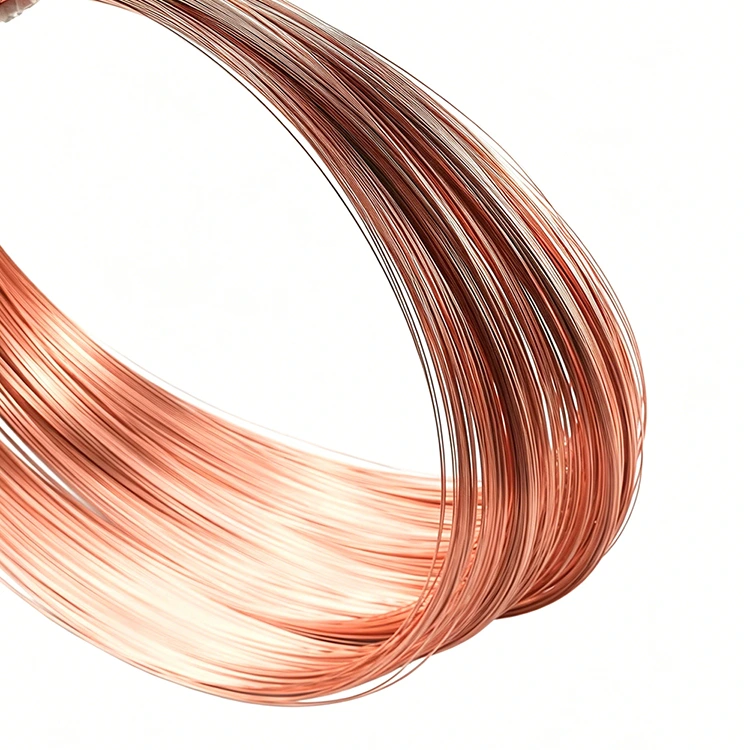

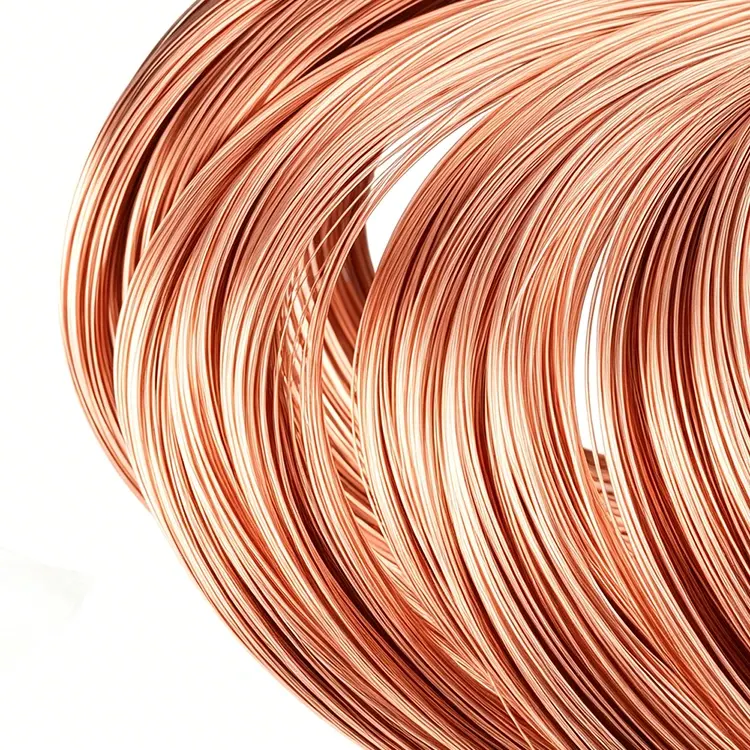

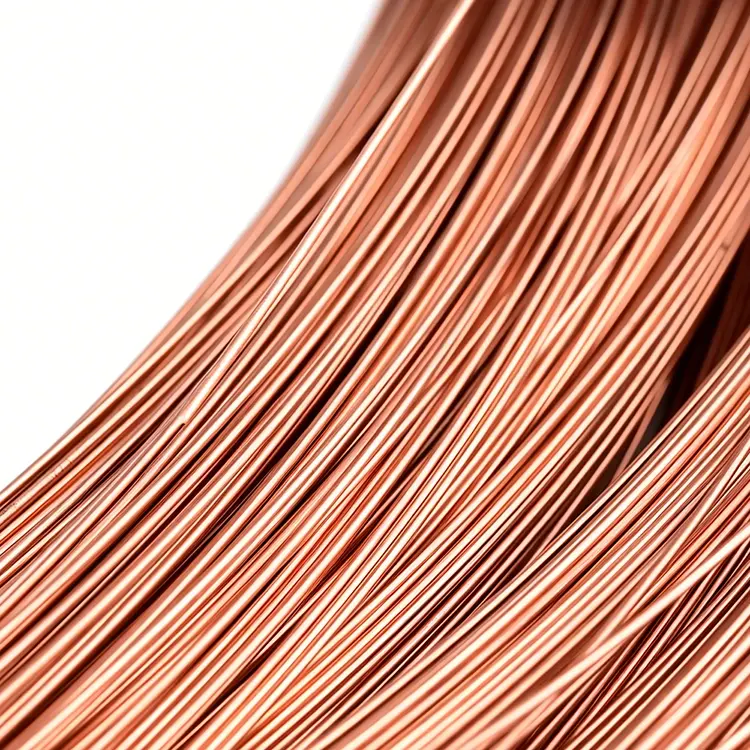

Прецизионная красная медная змеевиковая трубка
Как профессиональный поставщик змеевиковых трубок из красной меди в Китае, компания Ziko хотела бы предоставить вам качественную прецизионную змеевиковую трубку из красной меди, которая изготавливается в соответствии со стандартами микродопусков для применений, где точность размеров напрямую влияет на производительность системы. Благодаря допуску на наружный диаметр ±0,02 мм и контролю толщины стенки в пределах ±0,01 мм, наши катушки из красной меди C1100/C1220 обеспечивают повторяемые и точные характеристики в производстве полупроводников, медицинских приборов, аналитических приборов и аэрокосмических систем. Каждая катушка вытягивается на прецизионных штампах, измеряется с помощью лазерной калибровки и проходит 100% проверку на соответствие самым строгим требованиям.
Являясь специализированным китайским производителем прецизионных спиральных труб из красной меди, компания Zeno производит свои прецизионные спиральные трубы из красной меди с использованием специальных волок из карбида вольфрама и многопроходного процесса волочения. В сочетании с линейным лазерным измерением и окончательным низкотемпературным отжигом для снятия напряжений допуск на внешний диаметр контролируется до микронного уровня, тем самым обеспечивая надежное уплотнение, постоянные скорости потока жидкости и повторяемую автоматизированную сборку в системах высокой чистоты или высокого давления.
Почему точность имеет значение при изготовлении медных змеевиков
● Предотвращение утечек. В системах высокой чистоты или высокого давления изменения наружного диаметра даже на микронном уровне могут привести к выходу из строя уплотнений. Прецизионные катушки обеспечивают постоянный контакт с уплотняющей поверхностью.
●Постоянство потока: жесткий контроль внутреннего диаметра и толщины стенок обеспечивает предсказуемые скорости потока жидкости и перепад давления, что критически важно в аналитических и медицинских приложениях.
●Повторяемая сборка: точные размеры позволяют автоматизировать сборку без ручной подгонки или доработки, что снижает производственные затраты и повышает производительность.
●Возможна миниатюризация: по мере того, как устройства уменьшаются (электронные проводники, медицинские имплантаты), прецизионные трубки позволяют создавать более мелкие и сложные конструкции.
●Соответствие нормативным требованиям. Медицинские и полупроводниковые приложения требуют документированного соответствия размеров. Зенко Прецизионная красная медная спиральная трубка включает полную отслеживаемость и записи проверок.
Прецизионный производственный процесс
В отличие от стандартного производства медных труб, производство прецизионных красных медных труб Zenko включает в себя:
●Прецизионные волочильные матрицы: Специальные волочильные матрицы из карбида вольфрама, обработанные с точностью до микрона, обеспечивающие одинаковый внешний и внутренний диаметр во всех производственных циклах.
●Многоэтапное волочение: Несколько проходов волочения с промежуточным отжигом для достижения окончательных размеров с минимальным наклепом и однородной зернистой структурой.
● Лазерная проверка в процессе производства: Бесконтактное лазерное измерение на каждом этапе рисования обеспечивает соблюдение размеров перед переходом к следующей операции.
●Окончательное снятие напряжений. Прецизионные катушки подвергаются окончательному низкотемпературному отжигу для снятия остаточных напряжений при сохранении точности размеров.
● Упаковка в чистых помещениях. Сверхточные марки упаковываются в чистых помещениях, чтобы предотвратить загрязнение твердыми частицами.
Применение продукта
●Производство полупроводников: линии подачи газа, системы химического осаждения из паровой фазы (CVD) и линии подачи жидкости для инструментов травления, где герметичные сверхчистые медные трубки являются обязательными.
●Медицинские устройства и инструменты: эндоскопические инструменты, охлаждение хирургических наконечников и пути прохождения жидкости диагностического оборудования, требующие биосовместимости и прецизионных размеров.
●Аналитические приборы: ВЭЖХ, ГХ-МС и другие аналитические инструменты, в которых точные пути потока определяют точность измерений.
●Аэрокосмическая и оборонная промышленность: гидравлические линии, компоненты топливной системы и охлаждение авионики, где надежность и точность имеют решающее значение.
●Исследования и лаборатории: Индивидуальные экспериментальные установки, криогенные системы и научные приборы, требующие точных характеристик.
Информация для заказа
• Доступные классы точности: стандартный коммерческий / прецизионный / сверхточный.
• Диапазон наружного диаметра: 0,8–40 мм (меньшие размеры доступны по запросу)
• Толщина стенки: 0,1–5 мм.
• Длина катушки: по индивидуальному заказу в соответствии со спецификацией.
• Поверхностная обработка: яркий отжиг, сверхчистая для полупроводниковой/медицинской промышленности.
• Упаковка: антистатические пакеты, возможна упаковка для чистых помещений.
• Документация: отчет о проверке размеров, сертификат материала, сертификат чистоты.
Техническая поддержка
Зенко предоставляет техническую консультацию по выбору прецизионных змеевиковых трубок из красной меди, включая поддержку расчета расхода, проверку установки и разработку индивидуальных допусков. Бесплатные образцы доступны для квалификационного тестирования.
| Неизолированный стыковый соединитель (размеры могут быть изменены) | |||||
| Материал: красная медь (C1100/C1220/C1010) | |||||
| Размер (мм) |
 |
||||
| Д (мм) | 0,8 - 40 | ||||
| d1(мм) | 0,5 - 30 | ||||
| Т (мм) | 0,1-5 | ||||
| Упаковка | 25 кг/рулон, 50 кг/рулон | ||||
| Твердость и состояние | Да (HV90-110) | ||||
| Примечание: | Принимаем индивидуальные заказы любого размера | ||||
| Спецификация | Д(мм) | d1（мм） | Т (мм) |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2,0*1,7 | 2 | 1.7 | 0.15 |
| 2,08*1,78 | 2.08 | 1.78 | 0.15 |
| 2,1*1,8 | 2.1 | 1.8 | 0.15 |
| 2,3*2,0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28*2,98 | 3.28 | 2.98 | 0.15 |
| 3,9*3,5 | 3.9 | 3.5 | 0.2 |
| 4,05*3,65 | 4.05 | 3.65 | 0.2 |
| 4,1*3,7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05*4,65 | 5.05 | 4.65 | 0.2 |
| 6,35*5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85*7,45 | 7.85 | 7.45 | 0.2 |
| 7,9*7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
