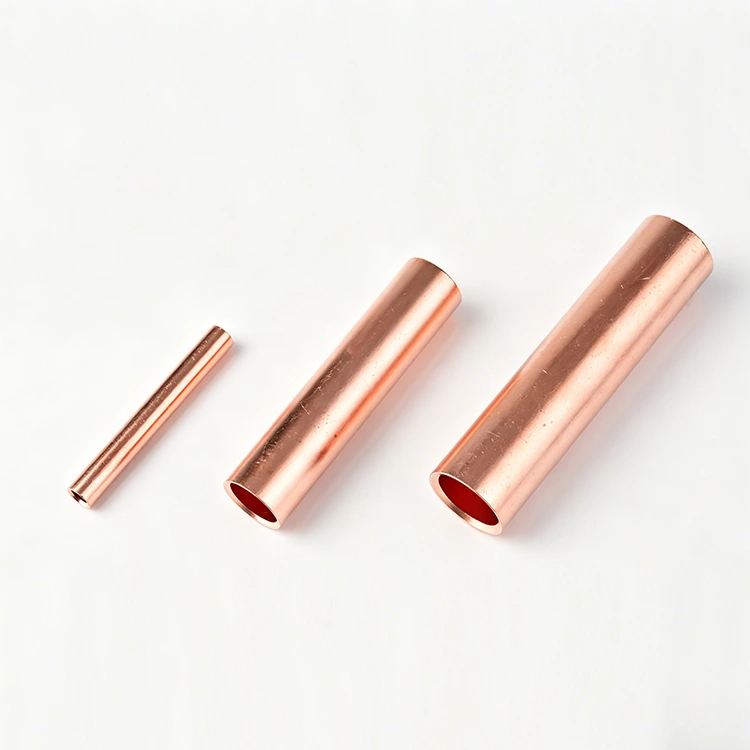

Сильноточная красная медная стыковая клемма

Высококачественную сильноточную стыковую клемму из красной меди предлагает китайский производитель Zeno. Они служат профессиональными медными стыковыми соединителями, адаптированными для новых сценариев использования энергии. Изготовленные из меди высокой чистоты и высокой проводимости, они идеально подходят для фотоэлектрических систем, накопителей энергии и новых энергетических систем транспортных средств. Благодаря легкой конструкции, позволяющей сэкономить место для установки, продукт охватывает полный диапазон размеров и поддерживает индивидуальные спецификации. Обладая надежными характеристиками обжима и стабильным электрическим контактом, он полностью соответствует требованиям сильноточного подключения различного нового энергетического оборудования.

Что такое сильноточная стыковая клемма из красной меди?

Сильноточные стыковые клеммы из красной меди от Zенко Factory представляют собой сверхпрочные медные разъемы профессионального уровня, разработанные как для морских, так и для новых энергетических применений. Эти клеммы, изготовленные из красной меди высокой чистоты и высокой проводимости с передовой антиокислительной обработкой, обеспечивают исключительную устойчивость к влаге и солевому туману, стабильный электрический контакт и низкое выделение тепла при сильноточных нагрузках. Разработанные в соответствии со стандартами энергетической отрасли, они обеспечивают надежные, виброустойчивые обжимные соединения, которые остаются герметичными и не ослабляются, что делает их идеальными для безопасных и надежных линейных соединений в суровых условиях.

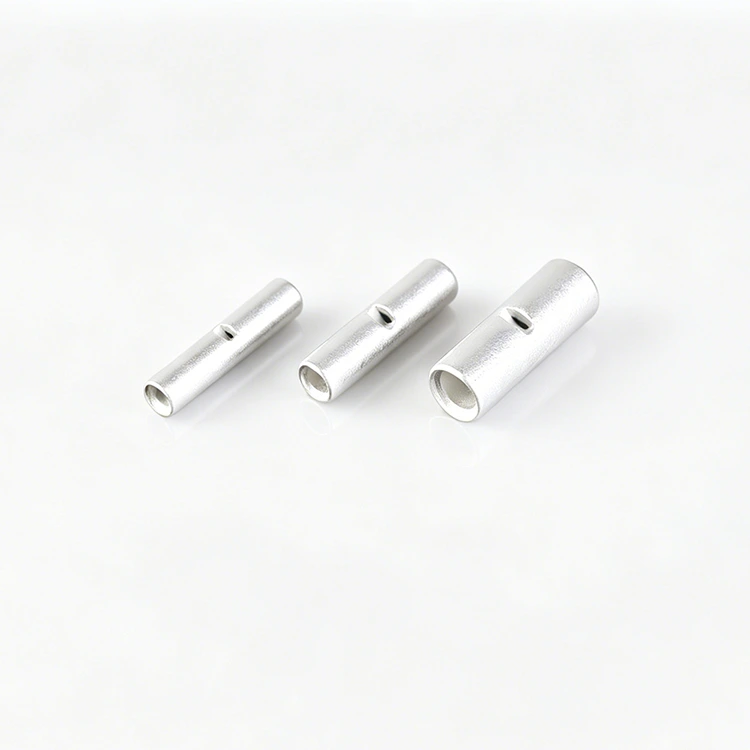

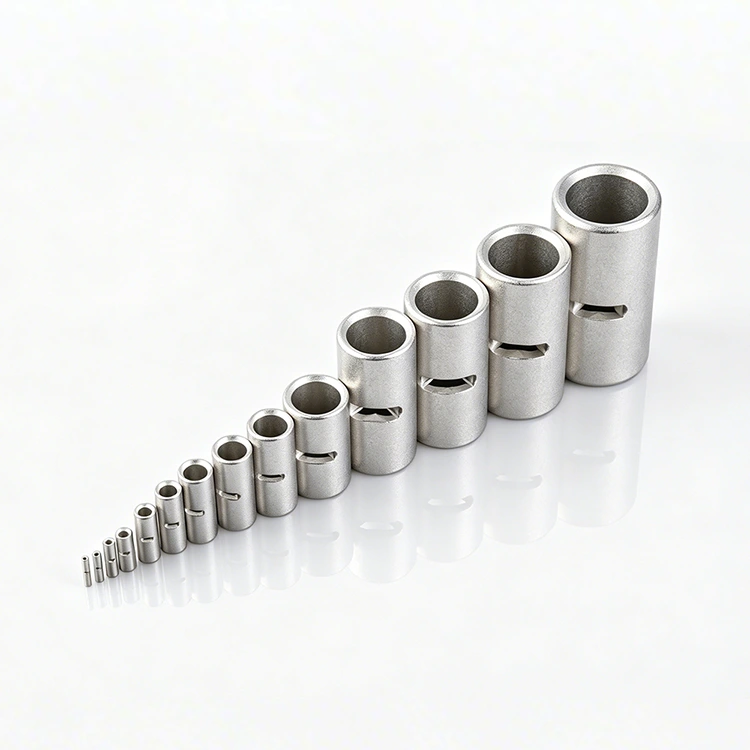

Неизолированный стыковый соединитель (размеры могут быть изменены)
Материал: красная медь (C1100/C1220)
ИТЭН НЕТ.	Размер (мм)				Размер кабеля
	L	D	d1	t	мм2	А.В.Г.
БН1.25Т	15	3.32	1.85	0.75	0,5-1,5	22-16
БН2Т	15	4.02	2.5	0.75	1,5-2,5	16-14
БН3.5Т	15	5	3	0.95	2,5-4	14-12
БН5.5Т	15	5.45	3.55	0.95	4-6	.12-10
БН8Т	21	7	4.6	1.2	10	8
БН14Т	26	9	6	1.5	16	6
БН22Т	29	11.3	7.8	1.75	25	4
БН38Т	32	13.2	9.5	1.85	35	2
БН60Т	36	15.3	11.4	1.95	50	1/0
БН70Т	37	17.5	13.3	2.2	70	2/0
БН80Т	38	19.5	14.5	2.5	95	3/0
БН100Т	38	22.1	16.4	2.85	120	4/0
БН150Т	54	26.4	19.5	3.45	150	250-300
БН180Т	57	28.5	21	3.75	185	300-350

Ключевые особенности и преимущества

● Конструкция из сильноточной красной меди: Изготовлен на 99,9% из чистой красной меди с высокой проводимостью, что обеспечивает низкое тепловыделение и эффективную передачу энергии при больших нагрузках.

● Защита морского класса: профессиональная антиокислительная и пассивирующая обработка обеспечивает превосходную влагостойкость и устойчивость к солевому туману, подходит для морских распределительных систем и суровых промышленных условий.

● Оптимизированная новая энергия: адаптирована для сценариев с высоким спросом на новую энергетику, включая фотоэлектрические системы, накопители энергии и системы электропроводки электромобилей.

● Надежное, виброустойчивое обжатие. Стабильные характеристики обжима обеспечивают постоянные, прочные соединения, которые не ослабнут под воздействием вибрации или термоциклирования.

● Компактная и легкая конструкция: Компактная и легкая конструкция экономит место для установки, сохраняя при этом надежную механическую прочность.

● Полный размерный ряд и индивидуальная настройка: доступен полный размерный ряд с поддержкой индивидуальных спецификаций для удовлетворения уникальных требований проекта.

● Производительность, соответствующая отраслевым стандартам: изготовлены в соответствии со стандартами энергетической отрасли, обеспечивают стабильные характеристики контактов и надежные соединения цепей.

Технические характеристики

● Материал: красная медь высокой чистоты.

● Обработка поверхности: антиокислительная пассивация (доступно дополнительное лужение).

● Тип соединения: Холодное обжатие (сварка не требуется).

● Номинальный ток: до 600 А (зависит от размера)

● Рабочая температура: от -40°C до +125°C.

● Устойчивость к солевому туману: ≥ 72 часов (тест на нейтральный солевой туман)

● Выдерживаемое напряжение: ≥ 2 кВ переменного тока (согласно отраслевым стандартам).

● Диапазон проводов: от AWG 22 до AWG 2/0 (доступны нестандартные размеры).

Широкие применения

● Морские распределительные шкафы и судовые электрические системы.

● Фотоэлектрические (PV) солнечные энергетические системы.

● Системы накопления энергии (ESS) и аккумуляторные батареи.

● Проводка электромобилей (EV) и гибридных автомобилей.

● Промышленное сильноточное оборудование и электросети.

● Панели управления автоматизацией и тяжелой техникой

● Проекты по производству ветровой энергии и возобновляемым источникам энергии.

Инструкции по установке

1. Подготовка провода: снимите изоляцию с конца провода, чтобы она соответствовала длине клеммы, следя за тем, чтобы нити не были порезаны или повреждены.

2.Вставка: Полностью вставьте зачищенный провод в клемму, пока он не достигнет конца цилиндра.

3. Обжим: используйте высококачественный обжимной инструмент соответствующего размера, чтобы оказать равномерное давление на цилиндр клеммы.

4. Проверка: Аккуратно потяните провод, чтобы убедиться, что соединение надежно, без проскальзывания или движения.

5. Изоляция: Закройте обжимное соединение термоусадочной трубкой или изолентой для защиты от влаги, коррозии и коротких замыканий.

Гарантия качества

Все сильноточные стыковые клеммы Ziko из красной меди проходят строгий контроль качества, в том числе:

● Тестирование состава сырья и проводимости.

● Испытания на устойчивость к солевому туману и коррозии.

● Испытания на сильноточную нагрузку и выделение тепла.

● Испытания на механическую прочность на выдергивание и вибрацию.

● Проверка точности размеров и эффективности обжима.

Zенко Factory стремится предоставлять надежные, сильноточные стыковые клеммы из красной меди, отвечающие самым строгим морским, промышленным и новым энергетическим требованиям.
